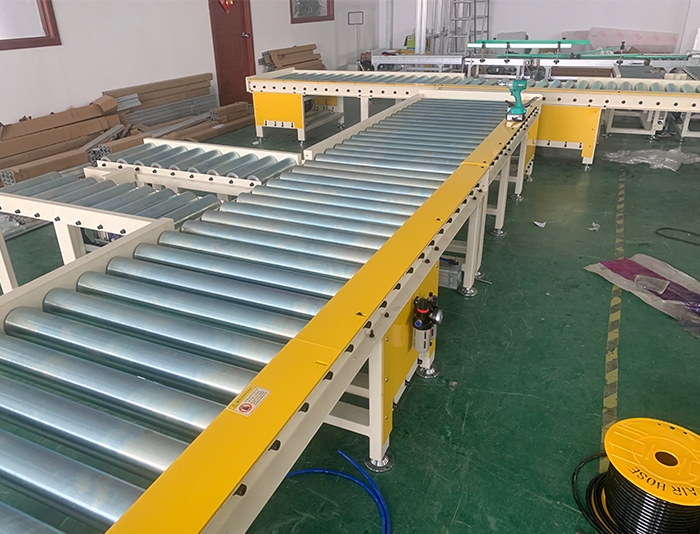

载重5吨的重型滚筒线

滚筒输送线

滚筒输送线是一种以滚筒为承载和传动核心的连续输送设备，广泛应用于物流分拣、装配生产线和仓储系统中，尤其适合单元化货物（如箱体、托盘）的传输。以下是其机械结构和特征的详细解析：

一、主要机械结构

驱动系统

动力滚筒类型：

o 电动滚筒（内置电机减速机，如Interroll EC500系列，功率0.1-2.2kW）；

o 外置驱动（电机+链条/皮带传动，适用于重载场景）。

• 传动方式：

o 单链轮链条驱动（成本低，噪音大）；

o O型带/同步带传动（静音，速度可达2m/s）；

o 锥齿轮驱动（多向转弯输送，允许90°转向模块）。

滚筒组件

• 材质与工艺：

o 碳钢镀锌（通用型，负载50-500kg）；

o 不锈钢（食品/医药行业，耐酸碱）；

o 包胶滚筒（增大摩擦，防打滑，表面邵氏硬度70±5）。

• 规格参数：

o 直径范围：Φ50-150mm（Φ89mm为标准物流滚筒）；

o 轴径：Φ12-30mm（与轴承匹配）；

o 筒体壁厚：1.5-5mm（重载需加厚）。

机架与支撑

• 框架结构：

o 铝型材（轻量化，模块化组装）；

o 钢制焊接架（承载＞1吨，如汽车零部件输送）；

o 支腿可调高度（范围±50mm，适应地面不平）。

• 安装方式：

o 水平直线段（坡度≤3°）；

o 螺旋爬升段（倾角≤15°，需增加防滑设计）。

导向与分拣装置

• 侧向导轮（防止货物偏移，间隙可调±5mm）；

• 分流器（气动/电动推杆，分拣速度≤2次/秒）；

• 条形码扫描工位（配合PLC控制分拣路径）。

张紧与纠偏系统

• 链条张紧：弹簧自动张紧或螺杆手动调节（松紧度±3mm）；

• 滚筒对中调节：偏心轴套结构（纠正跑偏误差≤2mm）。

辅助装置

• 阻挡器（气缸控制，定位精度±1mm）；

• 光电传感器（检测货物位置，响应时间＜10ms）；

• 润滑系统：自动滴油装置（链条寿命延长30%）。

________________________________________

二、核心特征

高承载与适应性

• 单滚筒负载：50-2000kg（重载型采用双链条驱动）；

• 货物尺寸兼容性：最小货物长度需≥相邻3个滚筒间距（防止卡滞）。

灵活布局

• 多段组合：水平、爬坡、转弯（最小转弯半径R=300mm）；

• 模块化设计：支持快速扩展（如添加顶升平移机、旋转台）。

精准控制

• 调速范围：0.1-5m/s（变频电机+编码器闭环控制）；

• 定位精度：±1mm（伺服驱动+高精度阻挡器）。

低维护设计

• 免润滑轴承（密封深沟球轴承，IP54防护）；

• 快拆式滚筒（更换时间＜5分钟，无需拆卸机架）。

节能与安全

• 待机功耗＜10W（电动滚筒待机休眠模式）；

• 急停拉绳、安全边条（符合ISO 13849 PLc级安全标准）。

智能化集成

• 支持工业物联网（IIoT）：监测滚筒温度、振动数据；

• 与AGV联动：通过RFID实现货物动态路由（如亚马逊仓库分拣系统）。

三、典型应用场景

• 快递分拣中心：交叉带分拣机+滚筒线，分拣效率＞10,000件/小时；

• 汽车装配线：重载滚筒线（负载2吨）输送车身，配合机器人焊接；

• 冷链物流：不锈钢滚筒+防冷凝设计（-25℃环境）；

• 电商仓储：动态称重+自动贴标工位集成。

选型关键参数

滚筒参数：

• 直径（Φ）：货物底面积越小，滚筒直径需越小（如快递箱用Φ50mm）；

• 间距（P）：通常取货物最小尺寸的1/3（如货物长300mm，则P≤100mm）。

驱动方式选择：

• 轻载短距离：无动力滚筒（人工推动）；

• 中载连续运行：O型带传动（成本低）；

• 高精度控制：电动滚筒+变频器。

功率计算：

• 公式：P=(μ×W×v)/6120，其中μ=0.05-0.1（滚动摩擦系数），W=总负载(kg)，v=速度(m/min)。

对比皮带输送线差异

特性

滚筒输送线

皮带输送线

适用物料

单元化货物（箱、托盘） 散料、小件、不规则物料

最大倾角

≤15°（需增加挡条） ≤28°（带花纹皮带）

维护成本

低（模块化更换） 较高（皮带磨损、接头维修）

运行噪音

60-75dB（链条驱动） 50-65dB（静音皮带）

典型速度

0.5-2m/s0.1-5m/s
