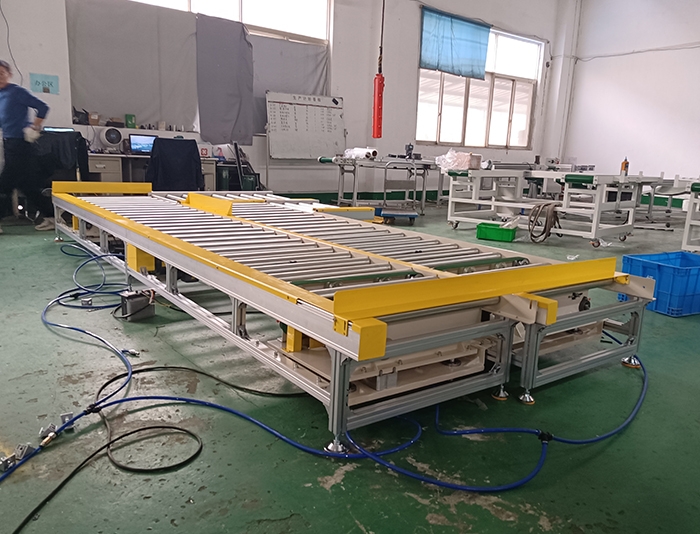

滚筒输送线

滚筒输送线是一种以滚筒为承载和传动核心的连续输送设备，广泛应用于物流分拣、装配生产线和仓储系统中，尤其适合单元化货物（如箱体、托盘）的传输。以下是其机械结构和特征的详细解析：

一、主要机械结构

驱动系统

动力滚筒类型：

o   电动滚筒（内置电机减速机，如Interroll EC500系列，功率0.1-2.2kW）；

o   外置驱动（电机+链条/皮带传动，适用于重载场景）。

·        传动方式：

o   单链轮链条驱动（成本低，噪音大）；

o   O型带/同步带传动（静音，速度可达2m/s）；

o   锥齿轮驱动（多向转弯输送，允许90°转向模块）。

滚筒组件

·        材质与工艺：

o   碳钢镀锌（通用型，负载50-500kg）；

o   不锈钢（食品/医药行业，耐酸碱）；

o   包胶滚筒（增大摩擦，防打滑，表面邵氏硬度70±5）。

·        规格参数：

o   直径范围：Φ50-150mm（Φ89mm为标准物流滚筒）；

o   轴径：Φ12-30mm（与轴承匹配）；

o   筒体壁厚：1.5-5mm（重载需加厚）。

机架与支撑

·        框架结构：

o   铝型材（轻量化，模块化组装）；

o   钢制焊接架（承载＞1吨，如汽车零部件输送）；

o   支腿可调高度（范围±50mm，适应地面不平）。

·        安装方式：

o   水平直线段（坡度≤3°）；

o   螺旋爬升段（倾角≤15°，需增加防滑设计）。

导向与分拣装置

·        侧向导轮（防止货物偏移，间隙可调±5mm）；

·        分流器（气动/电动推杆，分拣速度≤2次/秒）；

·        条形码扫描工位（配合PLC控制分拣路径）。

张紧与纠偏系统

·        链条张紧：弹簧自动张紧或螺杆手动调节（松紧度±3mm）；

·        滚筒对中调节：偏心轴套结构（纠正跑偏误差≤2mm）。

辅助装置

·        阻挡器（气缸控制，定位精度±1mm）；

·        光电传感器（检测货物位置，响应时间＜10ms）；

·        润滑系统：自动滴油装置（链条寿命延长30%）。

二、核心特征

高承载与适应性

·        单滚筒负载：50-2000kg（重载型采用双链条驱动）；

·        货物尺寸兼容性：最小货物长度需≥相邻3个滚筒间距（防止卡滞）。

灵活布局

·        多段组合：水平、爬坡、转弯（最小转弯半径R=300mm）；

·        模块化设计：支持快速扩展（如添加顶升平移机、旋转台）。

精准控制

·        调速范围：0.1-5m/s（变频电机+编码器闭环控制）；

·        定位精度：±1mm（伺服驱动+高精度阻挡器）。

低维护设计

·        免润滑轴承（密封深沟球轴承，IP54防护）；

·        快拆式滚筒（更换时间＜5分钟，无需拆卸机架）。

节能与安全

·        待机功耗＜10W（电动滚筒待机休眠模式）；

·        急停拉绳、安全边条（符合ISO 13849 PLc级安全标准）。

智能化集成

·        支持工业物联网（IIoT）：监测滚筒温度、振动数据；

·        与AGV联动：通过RFID实现货物动态路由（如亚马逊仓库分拣系统）。

三、典型应用场景

·        快递分拣中心：交叉带分拣机+滚筒线，分拣效率＞10,000件/小时；

·        汽车装配线：重载滚筒线（负载2吨）输送车身，配合机器人焊接；

·        冷链物流：不锈钢滚筒+防冷凝设计（-25℃环境）；

·        电商仓储：动态称重+自动贴标工位集成。

选型关键参数

滚筒参数：

·        直径（Φ）：货物底面积越小，滚筒直径需越小（如快递箱用Φ50mm）；

·        间距（P）：通常取货物最小尺寸的1/3（如货物长300mm，则P≤100mm）。

驱动方式选择：

·        轻载短距离：无动力滚筒（人工推动）；

·        中载连续运行：O型带传动（成本低）；

·        高精度控制：电动滚筒+变频器。

功率计算：

·        公式：P=(μ×W×v)/6120，其中μ=0.05-0.1（滚动摩擦系数），W=总负载(kg)，v=速度(m/min)。
