详情介绍

一、系统概述

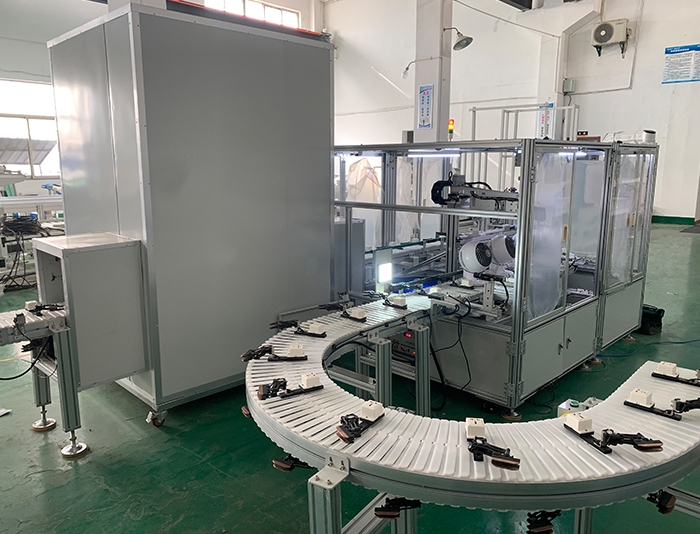

空气循环老化线测试输送线是一种集成环境模拟、自动化输送与智能检测的高端测试系统，专为产品可靠性验证设计。该系统通过高温空气循环老化测试、链板输送转向控制及视觉缺陷检测的协同作业，模拟产品长期使用环境并实时监控性能变化，广泛应用于电子元器件、汽车零部件、新能源电池、LED照明等行业的耐久性测试与质量管控环节，确保产品在极端条件下的稳定性和安全性。

二、核心机构组成与功能

1. 空气循环老化测试舱

·        作用：提供高温、恒湿或温度循环环境，加速产品老化过程。

·        技术特点：

o   温控系统：

§  加热方式：电热管/PTC陶瓷加热，温度范围RT+10℃~150℃（可扩展至200℃）。

§  循环风机：离心式耐高温风机，风速0.5-2m/s可调，确保舱内温度均匀性（±2℃）。

o   密封结构：双层隔热舱门+硅胶密封条，热损失率＜5%。

·        安全设计：超温报警、应急排风、漏电保护等多重防护机制。

2. 转弯链板输送线

·        功能：实现产品在老化舱内外的循环输送与转向衔接。

·        结构设计：

o   耐高温链板：采用不锈钢或特种合金材质，耐温≥250℃，表面防滑处理。

o   模块化弯道：支持90°/180°转弯，转弯半径按产品尺寸定制（常用R300-800mm）。

·        驱动系统：

o   变频电机+精密减速机，速度0.1-1m/s可调。

o   张紧机构自动调节链条松紧，避免高温热膨胀导致的卡滞。

3. 视觉检测系统

·        作用：对老化前后的产品进行外观、尺寸及功能性缺陷检测。

·        技术方案：

o   高温兼容成像：

§  工业相机：耐高温型号（工作温度-20℃~80℃）或配备水冷/风冷防护罩。

§  光源系统：LED频闪光源抗热干扰，波长可选（如紫外光检测裂纹、红外光测温）。

o   AI缺陷分析：

§  深度学习算法：识别氧化、变形、涂层脱落、焊点开裂等缺陷，准确率≥99%。

§  数据对比：与老化前基准图像自动比对，量化性能衰减程度。

4. 自动化上下料机构

·        功能：衔接测试线与生产主线，实现无人化物料流转。

·        技术实现：

o   机械臂抓取：耐高温夹爪（硅胶/陶瓷材质）精准抓取产品。

o   定位托盘：带RFID标识的耐高温载具，记录产品测试参数。

5. 环境监测与数据管理

·        功能模块：

·        传感器网络：实时采集温度、湿度、气压、产品表面温度等数据。

·        SCADA系统：可视化监控老化曲线、设备状态及报警信息。

·        MES对接：测试数据自动上传，生成老化报告与质量追溯档案。

三、系统工作流程

1.     上料定位：机械臂将待测产品放置于链板线载具，RFID绑定产品信息。

2.     老化测试：

·        产品进入老化舱，按预设程序（如85℃/85%RH，48小时）进行循环老化。

·        循环风机强制对流，确保温湿度均匀分布。

3.     中途检测（可选）：链板线暂停，视觉系统对关键阶段产品进行抽检。

4.     出舱冷却：产品输送至缓冲冷却区，自然降温至安全温度。

5.     视觉复检：多工位相机检测外观与功能性指标，AI判定合格/失效品。

6.     分流处理：合格品返回产线，失效品移入复测区或报废通道。

四、技术优势

·        精准环境模拟：宽温区控制+动态循环，符合IEC、MIL-STD等国际测试标准。

·        高强度耐候设计：关键部件（链板、轴承、传感器）耐高温、抗腐蚀，寿命＞5年。

·        零接触检测：非接触式视觉技术避免二次损伤，适用于精密电子元件。

·        智能预警：基于大数据预测设备故障点，维护效率提升40%。

五、典型应用场景

1.     半导体器件测试：模拟高温高湿环境，检测芯片封装可靠性。

2.     动力电池老化：加速电解液稳定性测试，筛选循环寿命不达标的电芯。

3.     汽车电子验证：验证车规级元器件在极端温度下的信号传输稳定性。

4.     LED光源衰减测试：量化光衰曲线，评估灯具使用寿命。

六、未来发展趋势

1.     多环境集成：扩展至温湿度、盐雾、振动复合测试功能。

2.     数字孪生应用：通过虚拟老化模型减少物理测试时长。

3.     边缘计算升级：在端侧实时处理视觉数据，响应速度提升至毫秒级。

4.     绿色节能：余热回收系统降低能耗，热利用率提高30%以上。

七、结语

空气循环老化线测试输送线通过环境模拟、智能输送与精准检测的深度融合，为企业提供了从研发到量产的全周期质量保障方案。随着AI与物联网技术的深度渗透，该系统将进一步向智能化、绿色化方向演进，成为高端制造业不可或缺的核心测试平台。
