一、系统概述

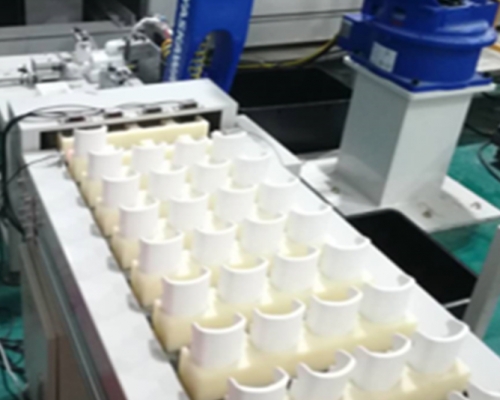

不规则上料输送线是一种针对异形、多规格、无序堆叠产品的智能化输送与检测系统，通过3D视觉定位、柔性链板输送及高自由度工业机器人的协同作业，突破传统输送线对产品规整性的依赖，实现杂乱工件的自动分拣、定向排列与精准检测。该系统广泛应用于汽车零部件、五金件、电子元器件、注塑件等行业的来料检测与分选环节，解决人工上料效率低、一致性差等痛点，助力工厂实现无人化、柔性化生产升级。

二、核心机构组成与功能

1. 无序上料振动盘/料仓

·        作用：容纳杂乱堆放的工件，初步分散并输送至视觉检测工位。

·        技术方案：

o   柔性振动盘：

§  超声波微振动技术，振幅可调（0.01-0.5mm），避免工件损伤。

§  支持金属、塑料、陶瓷等材质工件，兼容尺寸范围5-500mm。

o   智能料仓：

§  多级滑道设计，防止工件堆积卡料。

§  配备光电传感器，实时监控料位并触发补料信号。

2. 3D视觉定位系统

·        功能：识别杂乱工况下工件的精确位置、姿态及表面缺陷。

·        技术实现：

o   硬件配置：

§  3D结构光相机：分辨率0.05mm，扫描速度≤1秒/件。

§  多光谱光源：消除反光干扰，增强纹理识别能力。

o   软件算法：

§  点云处理：重建工件三维模型，计算抓取中心与角度。

§  AI分类：基于深度学习的缺陷检测（划痕、变形、缺料等），准确率≥99.3%。

3. 模块化链板输送线

·        设计特点：

o   可变节距链板：通过电动调节机构改变链板间距（50-300mm），适配不同尺寸工件。

o   多级分流设计：

§  直角转向器：90°分流，节省空间。

§  顶升移栽机：将工件转移至不同检测通道。

·        耐候性：

o   链板材质：不锈钢/工程塑料（耐油、耐腐蚀）。

o   驱动方式：变频电机+精密齿轮箱，速度0.2-2m/s可调。

4. 六轴工业机器人

·        角色：执行抓取、翻转、定位及不良品剔除。

·        技术规格：

o   重复定位精度：±0.02mm（适用于精密电子件）。

o   末端执行器：

§  自适应气动夹爪：支持异形工件抓取（如真空吸盘+机械指复合设计）。

§  快换接口：30秒内切换夹具，适应多品种生产。

·        智能路径规划：

o   碰撞检测算法：避免机器人运动轨迹与设备干涉。

o   动态避障：通过力传感器实时调整抓取力度。

5. 在线检测与分选机构

·        功能模块：

o   尺寸测量：激光传感器检测工件长/宽/高公差（精度±0.01mm）。

o   表面质检：线阵相机扫描划痕、毛刺、氧化斑等缺陷。

o   重量分选：高精度称重模块剔除超重/欠重工件。

·        分选执行：

o   气动推杆：将不良品推入废料箱。

o   机器人协同：复杂缺陷工件转移至复检工位。

三、系统工作流程

1.     无序上料：工件通过振动盘或料仓分散至输送线，初步排除堆叠状态。

2.     视觉定位：3D相机扫描工件群，生成抓取点坐标并发送至机器人。

3.     机器人抓取：根据视觉指令抓取工件，调整至统一姿态放置于链板线载具。

4.     定向输送：链板线按预设节拍输送工件至检测工位，分流机构分配检测通道。

5.     在线检测：多传感器同步检测尺寸、表面、功能性能，数据实时上传MES系统。

6.     智能分选：合格品进入包装线，不良品由机器人或推杆剔除，支持分类回收。

四、技术优势

·        高适应性：可处理30种以上不同形状/材质工件，换型时间≤10分钟。

·        精准率提升：3D视觉定位误差＜0.1mm，检测漏检率＜0.05%。

·        高效协同：机器人节拍≤3秒/件，输送线效率达1200件/小时。

·        数据闭环：检测数据与生产批次绑定，支持质量追溯与工艺优化。

五、典型应用场景

1.     汽车零部件厂：发动机缸体、齿轮等铸件毛坯的来料分选与缺陷检测。

2.     3C电子制造：手机壳体、连接器的外观质检与尺寸筛选。

3.     五金加工：螺丝、弹簧等标准件的混料分拣与公差检测。

4.     医疗器械：手术器械组件的高洁净度检测与无菌包装前处理。

六、未来发展趋势

1.     AI自学习升级：视觉系统通过少量样本自主优化识别模型，适配新产品时间缩短50%。

2.     数字孪生集成：虚拟调试技术预演产线布局，降低现场部署风险。

3.     人机协作深化：协作机器人（Cobot）与人工混合工作站，处理极端复杂工况。

4.     5G边缘计算：视觉数据处理延迟降至10ms级，提升实时响应能力。

七、结语

不规则上料输送线通过“视觉感知-智能决策-精准执行”的技术闭环，破解了非标工件自动化处理的行业难题。随着柔性制造需求的增长，该系统将成为智能工厂实现多品种、小批量生产的核心装备，推动制造业向更高阶的智能化、数字化迈进。
