详情介绍

一、系统概述

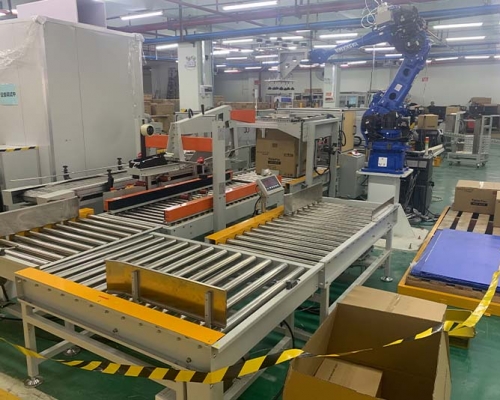

自动化包装滚筒输送线是一套高度集成的自动化包装解决方案，专为产品包装、封箱、检测及分拣流程设计。系统通过机械传动、光电传感与AI视觉技术的深度融合，实现从空箱供给到成品出库的全流程无人化作业，广泛应用于食品、医药、3C电子、日化等行业的包装产线，显著提升效率、降低人工成本并保障包装质量。

二、核心机构组成与功能

1. 阻挡机构

·        作用：精准控制包装箱的流动节奏，防止拥堵或碰撞。

·        技术实现：

o   气动/电动阻挡器：与光电传感器联动，按预设程序启停。

o   动态间距调节：根据箱体尺寸自动调整阻挡间隔，适配多规格产品。

·        应用场景：开箱机入口、封箱工位前缓冲、视觉检测工位分流。

2. 自动开箱机

·        功能：将扁平纸箱自动展开成型、底部折页封合，并输送到滚筒线。

·        技术特点：

o   伺服电机驱动：精准控制吸盘取箱、折页机构动作。

o   自适应调节：支持多种箱型尺寸（如L300-600mm），切换时间≤2分钟。

·        输出效率：最高可达15箱/分钟，误差率＜0.1%。

3. 滚筒输送线

·        结构：

o   动力滚筒：电机驱动，提供主动输送动力。

o   无动力滚筒：辅助导向，降低摩擦阻力。

·        智能控制：

o   变频调速：输送速度0.3-1.5m/s可调，匹配上下游设备节拍。

o   积放功能：通过压力传感器实现箱体无挤压堆积。

4. 皮带输送线

·        作用：与滚筒线配合，完成小件产品或软包装的柔性输送。

·        技术方案：

o   同步带/平皮带：表面防滑处理，避免产品位移。

o   倾角调节：支持0-30°倾斜输送，适应爬坡或分拣需求。

5. 自动封箱机

·        功能：对装箱完成的产品进行胶带封合（顶部/底部）。

·        核心技术：

o   自适应压顶机构：自动调节高度，确保不同箱高封箱平整。

o   胶带自动切断与回收：减少人工干预，封箱速度可达20箱/分钟。

6. 视觉检测系统

·        作用：基于AI算法对包装完整性、标签位置、印刷质量进行实时检测。

·        技术实现：

o   工业相机：高分辨率（如500万像素）搭配环形光源，消除反光干扰。

o   AI算法：深度学习模型识别缺陷（如破损、漏贴标签），准确率≥99.5%。

·        检测内容：

o   箱体闭合状态 | 标签位置偏移 | 异物残留 | 印刷模糊/错位。

三、系统工作流程

1.     空箱供给：开箱机自动展开纸箱，经滚筒线输送至装填工位。

2.     产品装填：机械臂或人工将产品放入箱内，阻挡器控制装填节奏。

3.     封箱作业：封箱机完成顶部/底部胶带封合，皮带线辅助过渡输送。

4.     视觉质检：多角度工业相机扫描箱体，AI判定合格/不合格品。

5.     分流处理：合格品进入码垛区，不合格品由顶升移栽机构剔除至返修线。

四、技术优势

·        全流程自动化：从开箱到出库无缝衔接，人工干预减少70%以上。

·        智能柔性适配：10分钟内完成箱型切换，支持“小批量、多品类”生产。

·        精准质量管控：视觉检测替代人工抽检，缺陷漏检率＜0.01%。

·        数据可追溯性：MES系统集成，记录每箱生产时间、质检结果及操作日志。

五、典型应用场景

1.     电商仓储中心：实现包裹自动开箱、填充缓冲材料、封箱贴标一体化作业。

2.     食品生产线：完成罐装/袋装产品的装箱、封箱及批次号喷印。

3.     医药包装车间：满足GMP洁净环境要求，自动检测药品包装密封性。

4.     电子产品工厂：精密器件防静电包装，视觉检测标签与防伪码。

六、未来发展趋势

1.     数字孪生集成：通过虚拟仿真预演产线布局，优化设备协作效率。

2.     5G+边缘计算：实时处理视觉检测数据，响应延迟降至10ms以内。

3.     人机协作升级：引入协作机器人（Cobot）辅助复杂装填动作。

4.     绿色包装适配：支持可降解材料箱体识别与封合工艺调整。

七、结语

智能包装滚筒输送线通过多机构协同与AI技术赋能，正推动包装行业向高效化、智能化方向跨越。其模块化设计和柔性生产能力，将成为企业应对市场快速变化、提升核心竞争力的关键基础设施。
