风扇自动组装输送线
- 所属分类：案例展示
- 点击次数：101次
- 发布日期：2025-03-11
- 分享到：
- 详情介绍
详情介绍
一、系统概述

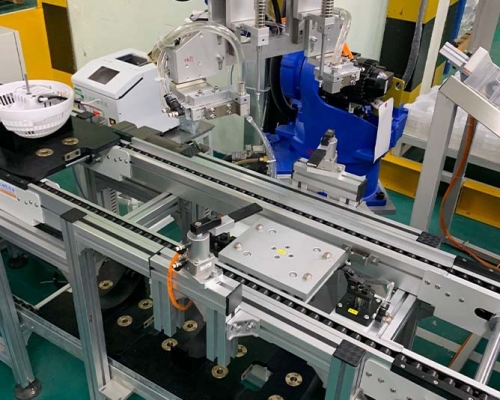

风扇自动组装输送线是针对家电行业（如电风扇、空气循环扇等）研发的高效自动化生产解决方案，通过机械手、智能定位、循环传输等模块的协同作业，实现风扇组件的精准装配、高效输送和质量控制。系统设计以柔性化、模块化为核心理念，兼容多型号产品生产，助力企业降本增效。
二、核心机构组成与功能
1. 机械手螺丝上料系统
· 结构组成：
o 六轴工业机械手（搭载视觉定位系统）
o 自动供料振动盘/螺钉送料器
o 力控电批（扭矩闭环控制）
· 工作流程：
视觉系统识别工件螺孔位置→机械手抓取螺钉→精准定位→力控电批完成锁附→扭矩数据实时反馈至MES系统。
· 技术优势：
o 螺丝锁附精度±0.1mm，不良率≤0.01%；
o 支持多规格螺钉混线生产，换型时间＜5分钟。
2. 阻挡定位机构
· 功能设计：
o 采用气缸+光电传感器组合，对输送线上的工件进行动态拦截；
o 配合伺服电机驱动定位挡板，实现毫米级位置校正。
· 应用场景：
o 装配工位前的精准停靠（如电机安装、扇叶组装）；
o 质量检测工位的定点停留（视觉检测、气密性测试）。
3. 双层循环倍速链传输系统
· 结构特性：
o 上层链：承载装配工件，运行速度可调（0.5-3m/min）；
o 下层链：空载托盘循环回流，减少空间占用；
o 链条采用耐磨工程塑料，运行时速差设计（倍速比2:1），确保工件平稳过渡。
· 核心优势：
o 空间利用率提升40%，支持24小时连续作业；
o 托盘快换设计，兼容不同尺寸风扇底座。
三、技术创新点
1. 智能化协同控制
PLC+工业物联网（IIoT）架构实现设备互联，实时监控产线状态（如机械手故障预警、链条张力异常报警）。
2. 模块化设计
各工位独立控制，支持产线快速重组（如扩展涂胶、激光打标等工艺模块）。
3. 节能降耗
伺服电机+变频器组合，能耗较传统产线降低25%。
四、家电行业应用案例
某知名家电企业引入本系统后，实现以下效益提升：
· 生产效率：单线日产能从800台提升至2200台；
· 人力成本：减少操作工15人，年节省人力成本超100万元；
· 质量追溯：通过MES系统记录全流程数据（如螺丝扭矩值、装配时间），不良品可精准溯源。
五、未来发展趋势
1. AI深度集成：引入机器学习算法优化工艺参数，实现自适应生产；
2. 数字孪生技术：通过虚拟调试缩短产线部署周期；
3. 绿色制造：采用轻量化材料及再生能源驱动，响应碳中和目标。
结语
风扇自动组装输送线通过机电一体化创新，推动家电制造向智能化、绿色化转型，成为行业提质增效的核心装备。未来将持续迭代，助力企业构建数字化工厂生态。
